■ Принцип преноса зупчаника
Хармонични зупчасти пренос је изумео амерички проналазач ЦВМуссер 1955. То је нови тип преноса који користи еластичну деформацију флексибилног радног елемента у преносу кретања или снаге. Пробија механички пренос користећи круте елементе. Модел механизма користи флексибилни члан за постизање механичког преноса, што резултира низом посебних карактеристика које је тешко постићи са другим преносима. Процес деформације средњег флексибилног члана је у основи симетричан хармоник.

■ Компонента Хармониц Дриве Редуце

■ Хармонични принцип преноса зупчаника
Принцип ГИГАГЕР хармонијске редукције зупчаника је да користи релативно кретање Флексплине-а, Цирцулар Сплине-а и таласног генератора, углавном контролисану еластичну деформацију флексплине-а за реализацију кретања и преноса снаге. Елиптични зупчаник у генератору таласа ротира у флексибилном точку да би деформисао флексплине. Када Флексплине зупци и Зуби Цирцулар Сплине улазе и спајају се један са другим који се налазе на крајевима дуге осе елиптичног гребена генератора таласа, зупци Флексплине на крајевима кратке осе се одвајају од зубаца челичних точкова. За зупце између дуге осе и кратке осе генератора таласа, полу-стање које постепено улази у захват дуж различитих одсека две фазе Флексплине-а и Цирцулар Сплине-а назива се угриз. Налази се у стању постепеног повлачења из ангажмана, што се назива деангажовањем. Када се генератор таласа континуирано ротира, флекслајн се константно деформише, тако да зупци два точка стално мењају своја првобитна радна стања током четири покрета спајања, гризања, захватања и одвајања, генеришући запањујуће кретање зуба и остварујући пренос кретања од генератора таласа до флекслајна.

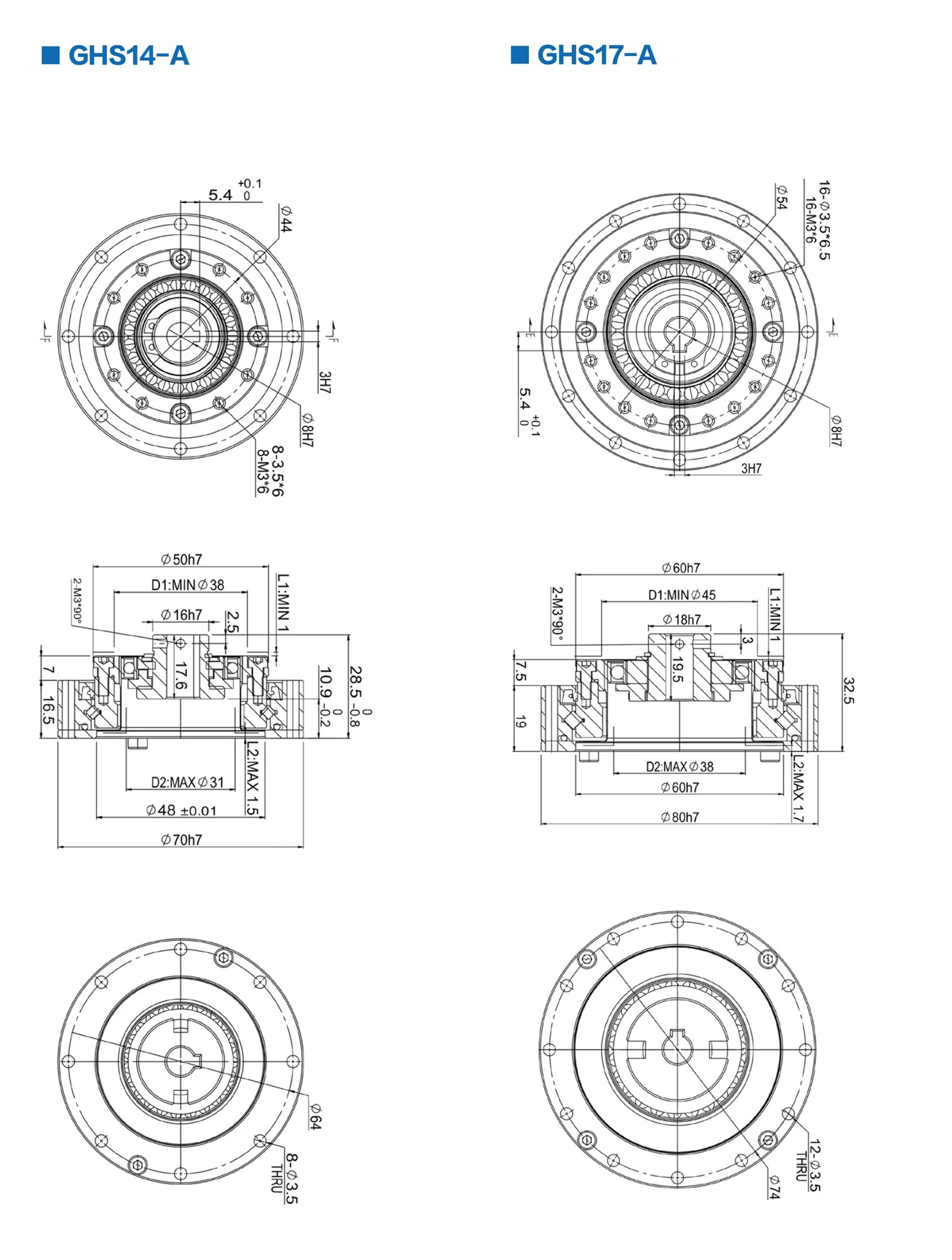

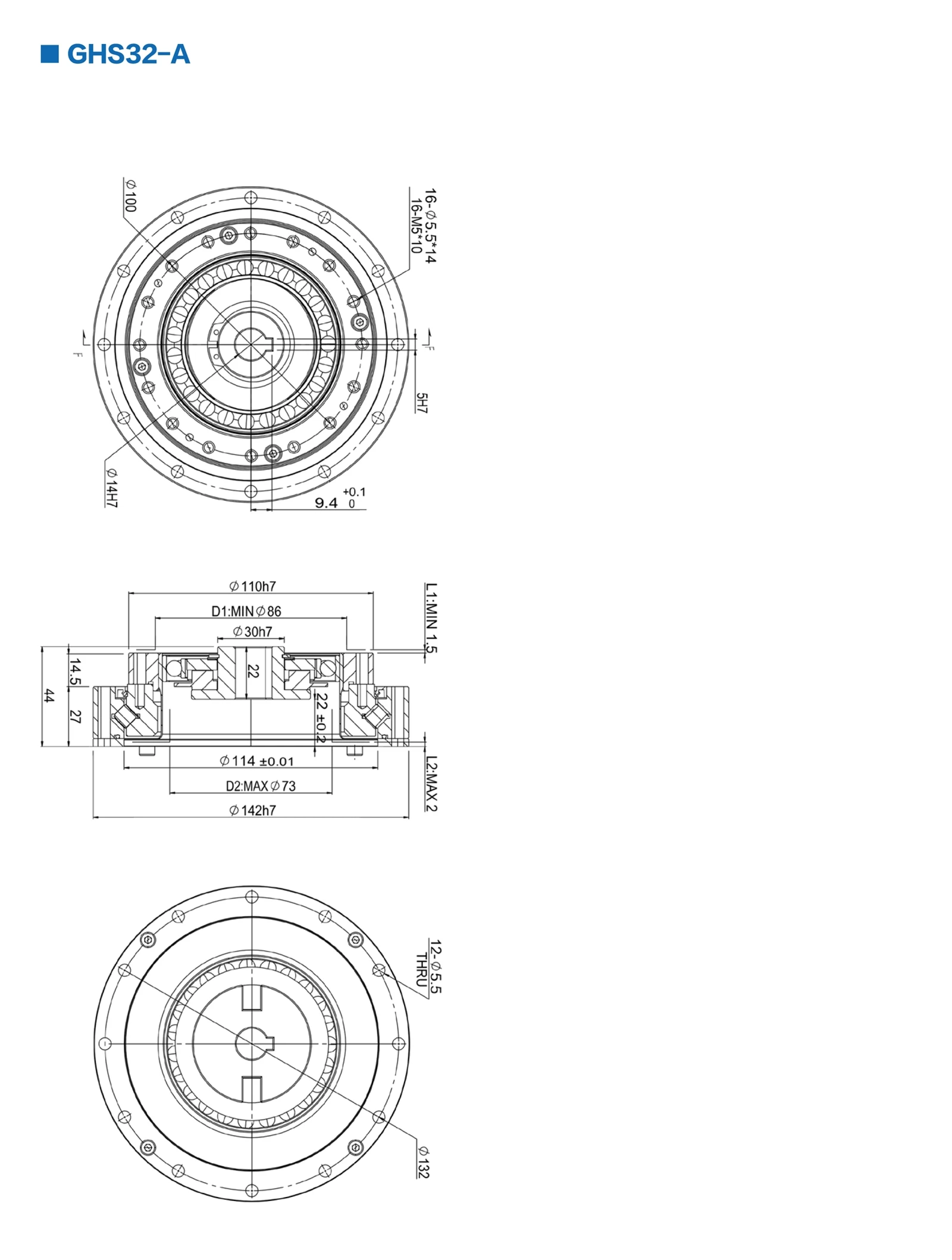

ГХС-А опис производа

Флексибилни уложак је шупља структура са прирубницама, компактна структура и улаз осовине је повезан са унутрашњом рупом генератора таласа помоћу унакрсне спојнице

Карактеристике:

● Раван облик· Стандардна структура

● Компактан и једноставан дизајн

● Зеро Бацкласх

● Самостални{0}}генератор таласа

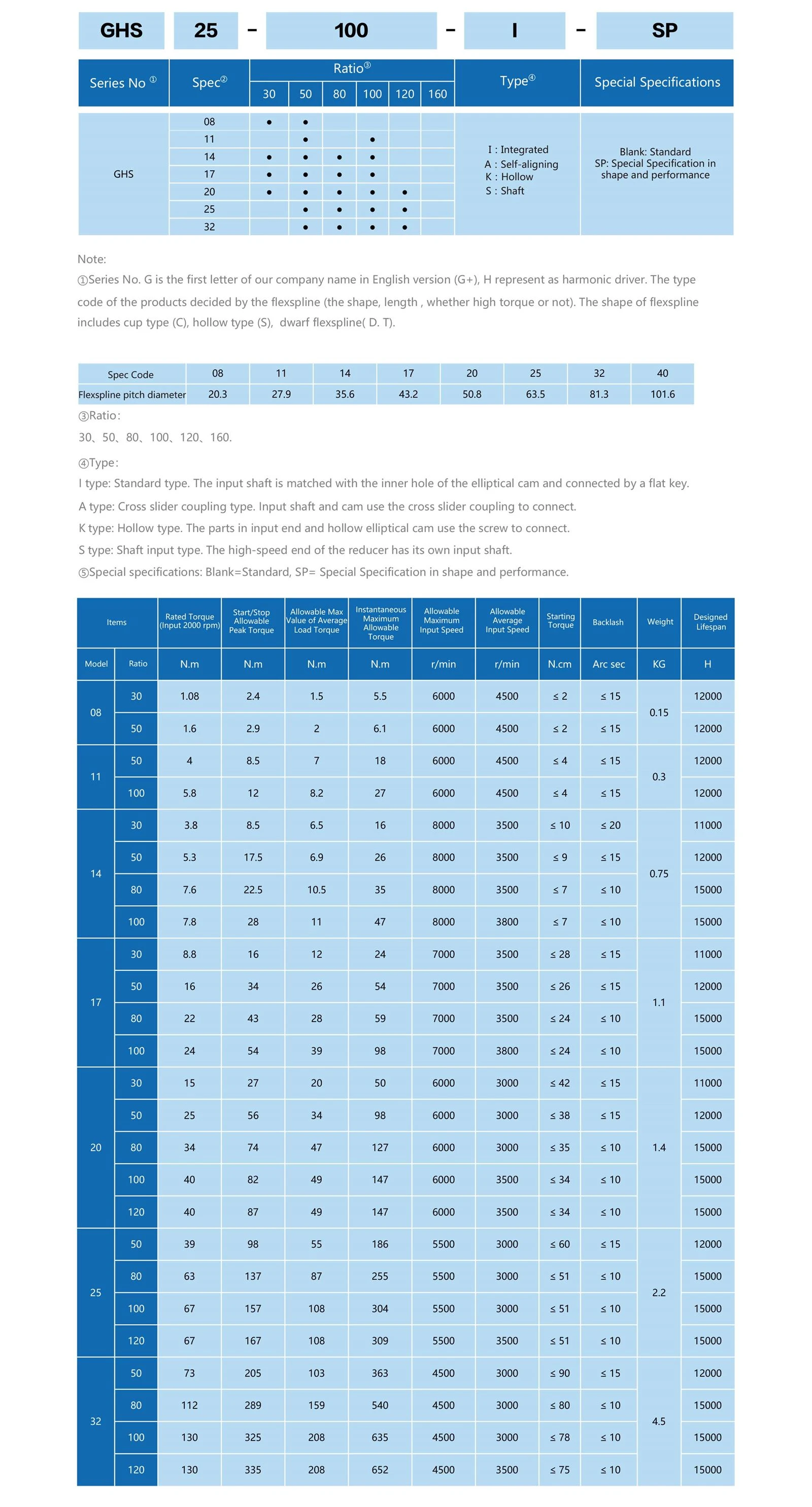

GHS Series
